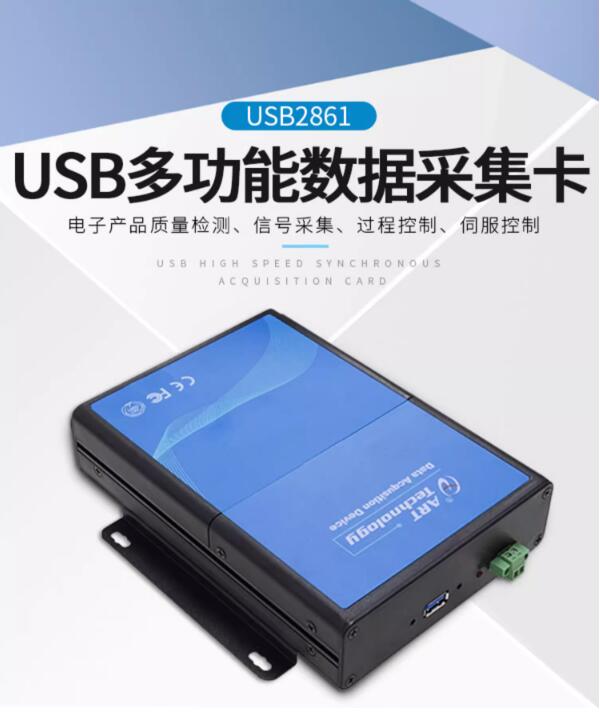

USB多功能工业级数据采集卡64路AD阿尔泰USB2861

产品价格面议
品牌阿尔泰科技
总线类型USB总线
产品型号USB2861
供应数量200块 - 起订1块
产品类型电子元件
所在地：北京
添加时间2024-03-06 10:53:50
浏览次数7183

产品概述：

USB2861是USB多功能工业级数据采集卡
AD：64路 250KHz 16位
DA：4路同步输出 14位 1MHz
24路DI/O（8路带缓冲DIO，16路多功能DIO）；
4路32位多功能计数器，支持边沿计数、频率测量、周期测量、半周期测量、脉宽测量、双边沿间隔测量、线性位置测量、角位置测量、脉冲输出。适用于从基本数据采集到闭环控制和测试自动化等广泛的应用。

功能特点：

1、基于USB3.0总线的Super Speed Stream传输技术，数据的传输稳定性、速度、实时性都有了很大的提升。

2、设备端USB接口 Lock方式，使USB接口因松动导致掉线的几率大幅度降低。

3、采集卡每个功能都支持带缓冲采样，独有的软硬件技术，保证各个功能在windows系统上同时稳定可靠的独立运行且互不干扰。

4、板卡功耗很低，支持USB总线供电与5~24V宽范围外供电的自适应切换，方便基于笔记本的外场移动式测量。

5、支持5V 200mA电源输出，支持过载保护，可直接为接近开关、编码器等传感器供电。

6、内置高性能、高屏蔽性端子板，方便用户接线。

7、支持DIN导轨安装。

产品指标：

连接器可选	USB2861为采集卡本身带接线端子版本 USB2861-V为采集卡带68芯插头引出版本
产品概述	总线类型	USB3.0 Super Speed
操作系统	XP、Win7、Win8、Win10
产品级别	工业级
AI模拟量输入	分辨率	16bit
采样范围	±10V、±5V、±2V、±1V
采集速率高达	250Ksps
通道数量	64通道（RSE、NRSE）； 32通道（DIFF）
通道扫描模式	异步循环扫描
采集模式	按需单点采样、有限点采样、连续采样
存储器深度	4K点FIFO存储器
触发源	软件强制触发、开始触发、暂停触发
AO模拟量输出	通道数量	4路
采集速率高达	1Msps
分辨率	14bit
采样范围	±10V、±5V
驱动能力	5mA
存储器深度	4K点FIFO存储器
通道输出模式	同步输出
生成模式	单点（按需）采样、有限点采样、连续采样
CTR计数器	通道数	4路独立多功能计数器
计数器位数	32位
电气标准	TTL电平
计数器功能	边沿计数、脉宽测量、频率/周期测量、半周期测量、双边沿间隔测量、线性位置测量、角位置测量、可编程脉冲输出
采集模式	按需单点采样、有限点采样、连续采样
存储器深度	2K点FIFO存储器
DI/O	通道数	24通道 DI/O：Port0 8路，Port1与Port2各8路复用PFI
配置方式	程控I/O方向与状态
输入范围高达	0V～5V
电气标准	TTL电平
采样方式	按需单点采样、有限点采样、连续采样
存储器深度	2K点FIFO
输入速率	10MHz
输入阻抗	1MΩ
输出速率	10MHz
单通道驱动能力高达	-20mA @Source电流 25mA @Sink 电流
+5V输出	输出电压	+5.0V ± 0.2V
带载能力	200mA
负载调整率	3.3%
其他保护	过载后自动保护
软件开关	支持
