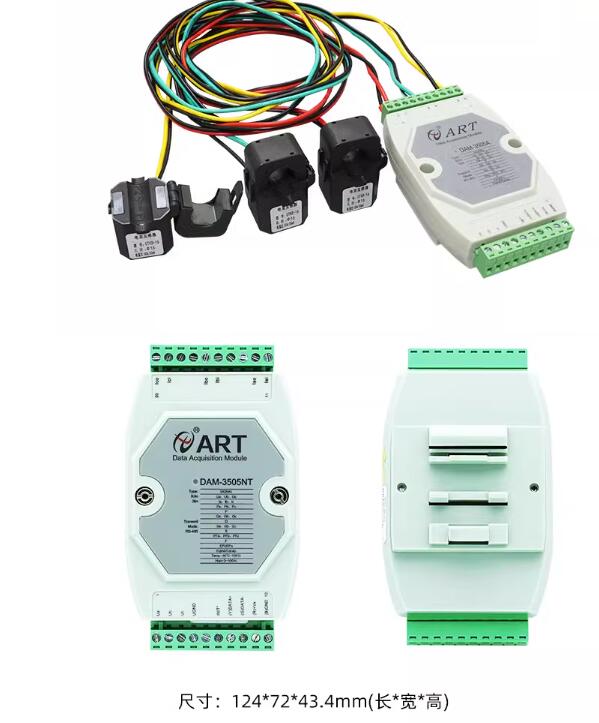

三相电400V电压电流功率采集模块DAM-3505N（T）

北京阿尔泰科技发展有限公司是一家专业从事测控产品研发、生产、销售和服务的公司。自主研发的产品包括多种总线数据采集板卡、分布式采集模块、无线通讯数传采集模块、运动控制卡、测控机箱及测控系统、控制器、无风扇工业电脑、工业平板电脑、工业主板等。

DAM-3505N(T)为三相全参数交流电量采集模块，RS485通讯接口，带有标准ModbusRTU协议。配备良好的人机交互界面，使用方便，性能稳定。

模拟量输入
输入通道	3路电流通道、3路电压通道
输入类型	电压输入，电流输入
电压量程（有效值）	默认400V（可定制，最大450V）
电流量程（有效值）	默认100A（可定制1A、5A、10A、20A、30A、50A、60A、80A、100A、120A、150A、200A、250A、400A、500A）
温湿度测量	板载温湿度传感器（仅T模块支持）
输出参数	相电压、相电流、线电压、有功功率、无功功率、视在功率、功率因数、总电度、正向有功电度、正向无功电度、输入频率、三相总有功功率、三相总无功功率、三相总视在功率、三相总功率因数、三相总正相有功电度、三相总正相无功电度、三相总功率因数、湿度（仅T模块支持）、温度（仅T模块支持）注：含T尾缀模块具有测量环境温度、环境湿度的功能，见1.5不同尾缀对比说明
采集信号	采集信号为电网标准交流信号，频率不超过65Hz
采样速率	10sps
分辨率	16位
采集精度	2‰
电流互感器	外置电流互感器，见1.6外置互感器说明
能量	带能量存储功能
二次互感	带二次互感功能
隔离电压	3000V
其他
通讯接口	RS485
波特率	1200~115200bps
数据传输速率	<10Hz
看门狗	内置看门狗
供电电压	+10V～30VDC
电源保护	电源反向保护
功耗	额定值0.75W @ 24VDC
操作温度	-10℃～＋70℃
存储温度	-20℃～＋85℃
